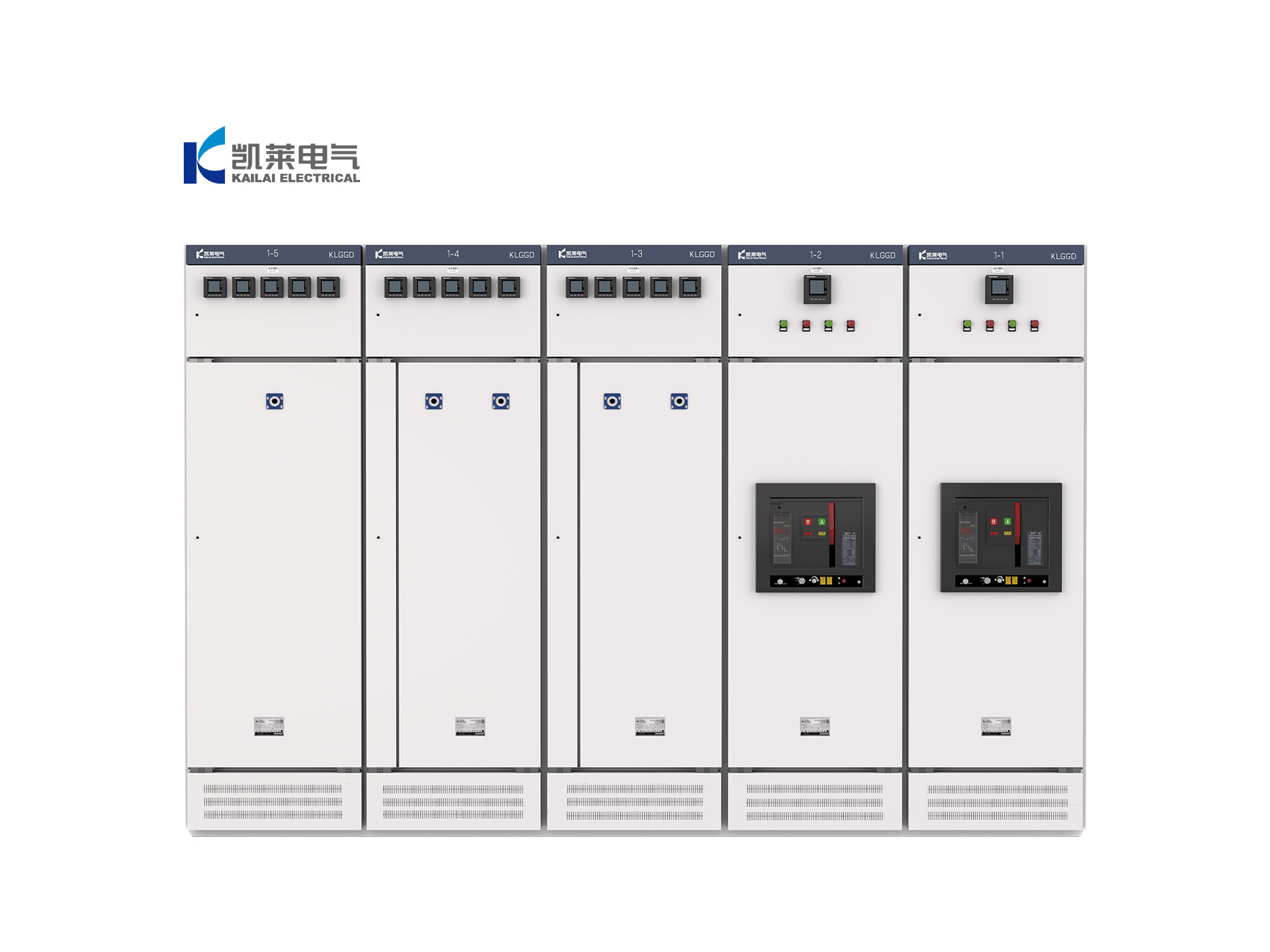

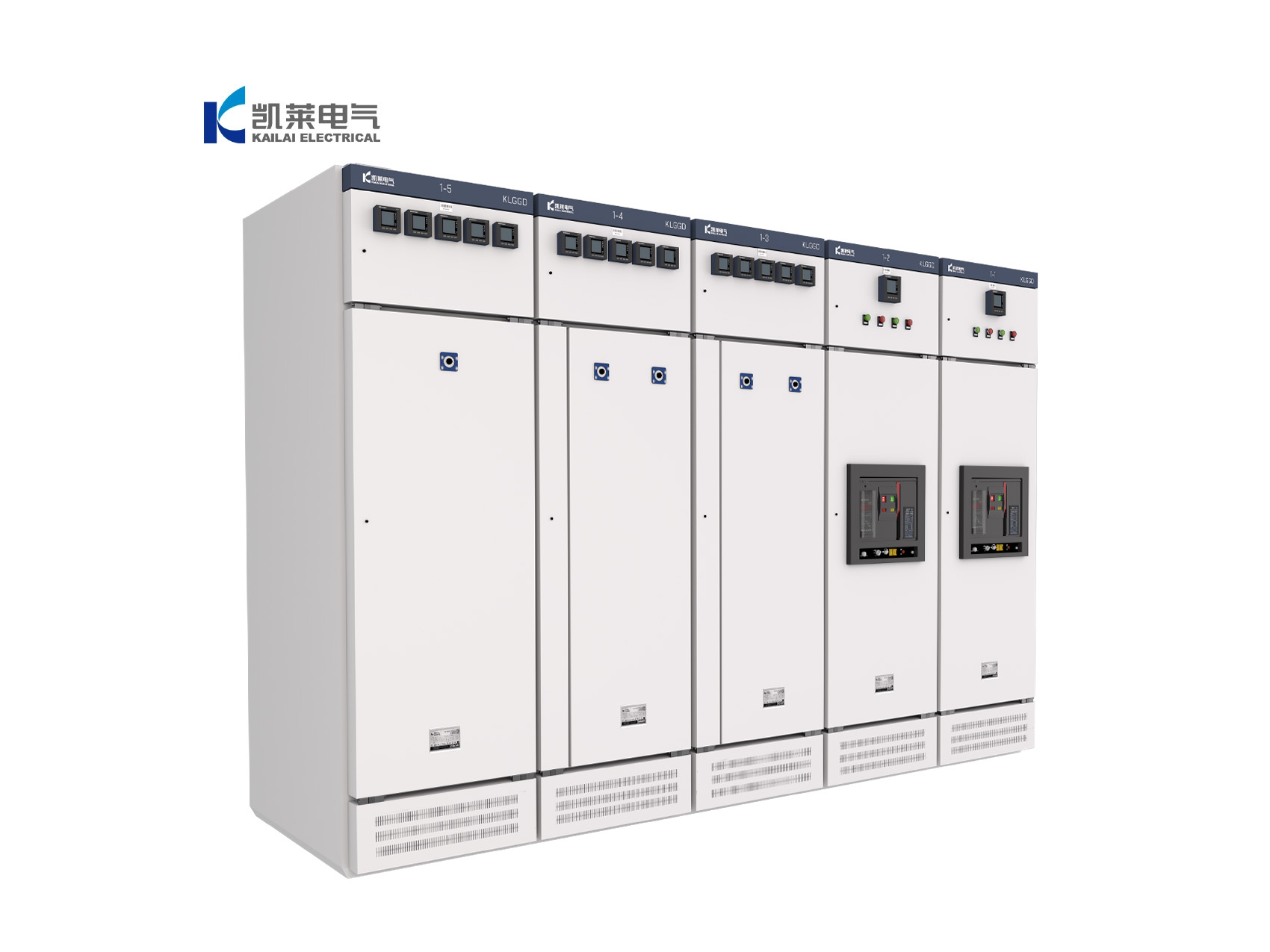

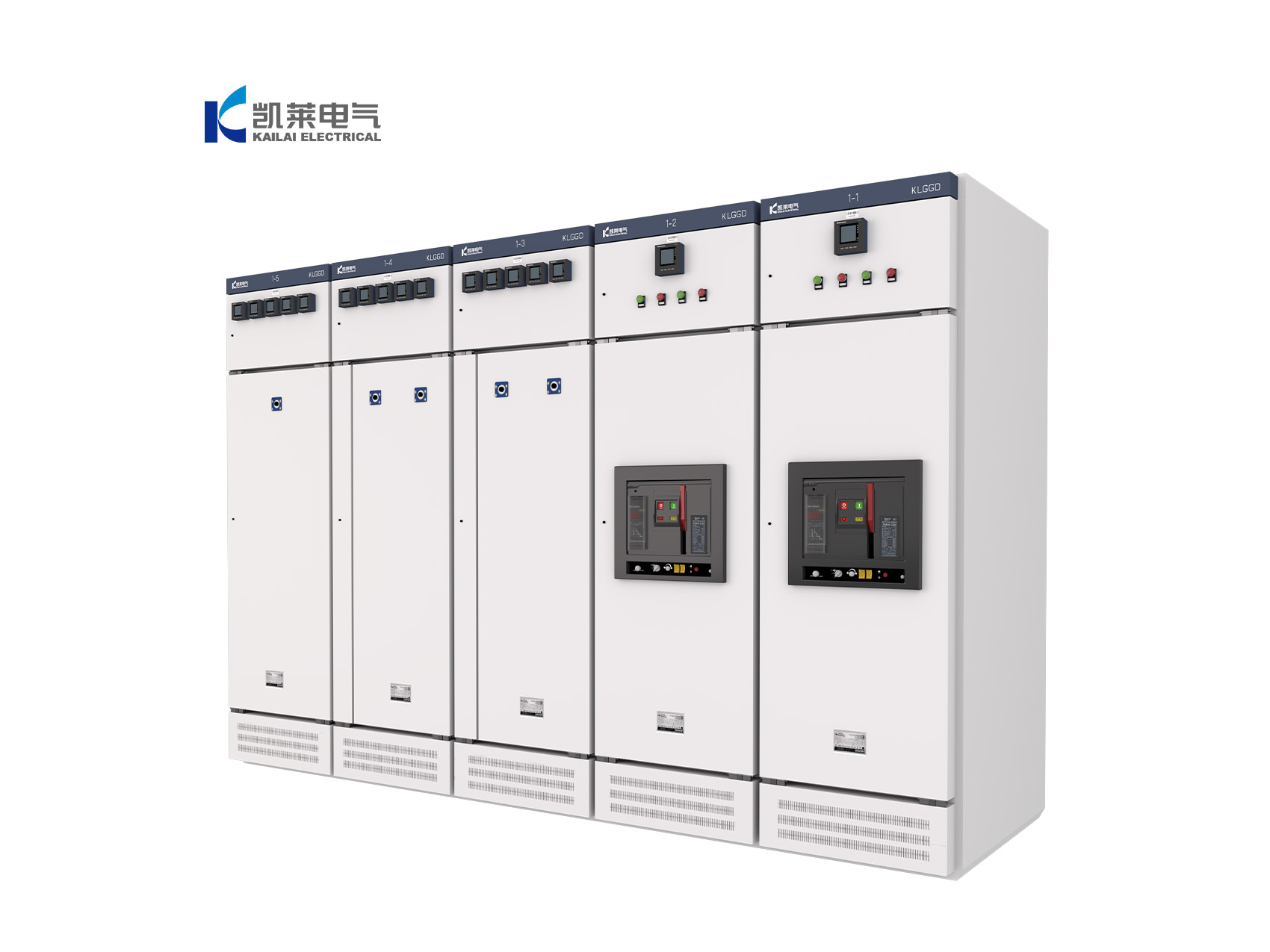

GGD मॉड्यूलर लो-वोल्टेज स्विचगियर कैबिनेट
GGD, अपने मुख्य डिज़ाइन सिद्धांत के रूप में “मानकीकृत इंटरफ़ेस + अनुकूलित लेआउट” का उपयोग करते हुए 8MF कोल्ड-फॉर्म्ड स्टील के मॉड्यूलर फ्रेम का उपयोग करता है। यह विभिन्न स्थानों, भारों एवं उद्योगीय आवश्यकताओं के अनुसार अनुकूलित हो सकता है; इसकी स्थापना एवं रखरखाव आसान है, साथ ही इसकी विस्तार लागत भी कम है।
GGD मॉड्यूलर लो-वोल्टेज स्विचगियर कैबिनेट
लाभ एवं सुविधाएँ
मॉड्यूलर संयोजन डिज़ाइन: कार्यात्मक इकाइयाँ (इनपुट, आउटपुट, कैपेसिटर कम्पेंसेशन, मोटर नियंत्रण) स्वतंत्र रूप से हटाई एवं पुनः लगाई जा सकती हैं। यह फ्रंट एवं रियर दरवाजों के साथ-साथ दीवार पर लगाने या स्वतंत्र रूप से इस्तेमाल करने हेतु उपयुक्त है; साथ ही, केबल ऊपर से, नीचे से या बाएँ/दाएँ से भी आसानी से लगाए जा सकते हैं।
व्यापक क्षमता वाला उपकरण: इस उपकरण की निर्धारित धारा 200 एम्पीयर से लेकर 3150 एम्पीयर तक है; इसकी मॉड्यूलर संरचना के कारण इसकी क्षमता को बढ़ाया जा सकता है, ताकि छोटे कारखानों से लेकर बड़ी फैक्ट्रियों तक सभी की विद्युत आवश्यकताएँ पूरी हो सकें।
विभिन्न ब्रांडों के घटकों की संगतता: इन कैबिनेटों में पहले से ही 20 मिमी या 100 मिमी आकार के मॉड्यूलर माउंटिंग छेद उपलब्ध होते हैं, जो देशी एवं आयातित सर्किट ब्रेकरों एवं कॉन्टैक्टरों के साथ संगत हैं। घटकों को अपग्रेड या प्रतिस्थापित किया जा सकता है, बिना कैबिनेट की संरचना में कोई बदलाव किए।
अनुकूलित संरचनात्मक अनुकूलन: कैबिनेटों के आकारों को स्थल की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है; इन्हें दीवार पर लगाया जा सकता है, फर्श पर रखा जा सकता है, या इन्हें अन्य संरचनाओं में एकीकृत भी किया जा सकता है। ऑटोमोटिव कारखानों के मामले में, तीन मानक कैबिनेटों को दो अनुकूलित कैबिनेटों में एकीकृत करके 30% तक जगह की बचत की गई।
उपकरण-रहित, त्वरित असेंबली एवं कमीशनिंग: स्थल पर किए जाने वाले संशोधनों का चक्र 50% तक कम हो गया है।
खराब मॉड्यूलों के लिए ऑफलाइन मरम्मत: यह सिस्टम के डाउनटाइम को कम करती है।
विस्तृत कार्यक्षमताओं का समर्थन करता है: इसे PLCs, UPS डुअल पावर स्विचिंग सिस्टम एवं अन्य विस्तृत कार्यक्षमताओं के साथ एकीकृत किया जा सकता है.
मूल तकनीकी पैरामीटर
नमूना |
रेटेड वर्किंग वोल्टेज (V) |
रेटेड इन्सुलेशन वोल्टेज (V) |
नियंत्रण वोल्टेज (V) |
रेटेड करंट (ए) |
रेटेड शॉर्ट-सर्किट ब्रेकिंग क्षमता (kA) |
रेटेड शॉर्ट-टाइम करंट झेलने (1s, kA) |
रेटेड पीक विदस्टैंड करंट (kA) |
|
जीजीडी1 |
380 |
660 |
220 / 380 |
ए |
1000 |
15 |
15 |
30 |
बी |
600 (630) |
|||||||
सी |
400 |
|||||||
जीजीडी2 |
380 |
660 |
220 / 380 |
ए |
1500 (1600) |
30 |
30 |
63 |
बी |
1000 |
|||||||
सी |
630 |
|||||||
जीजीडी3 |
380 |
660 |
220 / 380 |
ए |
3150 |
50 |
50 |
105 |
बी |
2500 |
|||||||
सी |
2000 |
|||||||
जीजीडी |
380 / 400 / 450 / 500 / 660 |
660 |
220 / 380 |
ए |
6300 |
100 |
100 |
220 |
बी |
5000 |
|||||||
सी |
4000 |
|||||||
