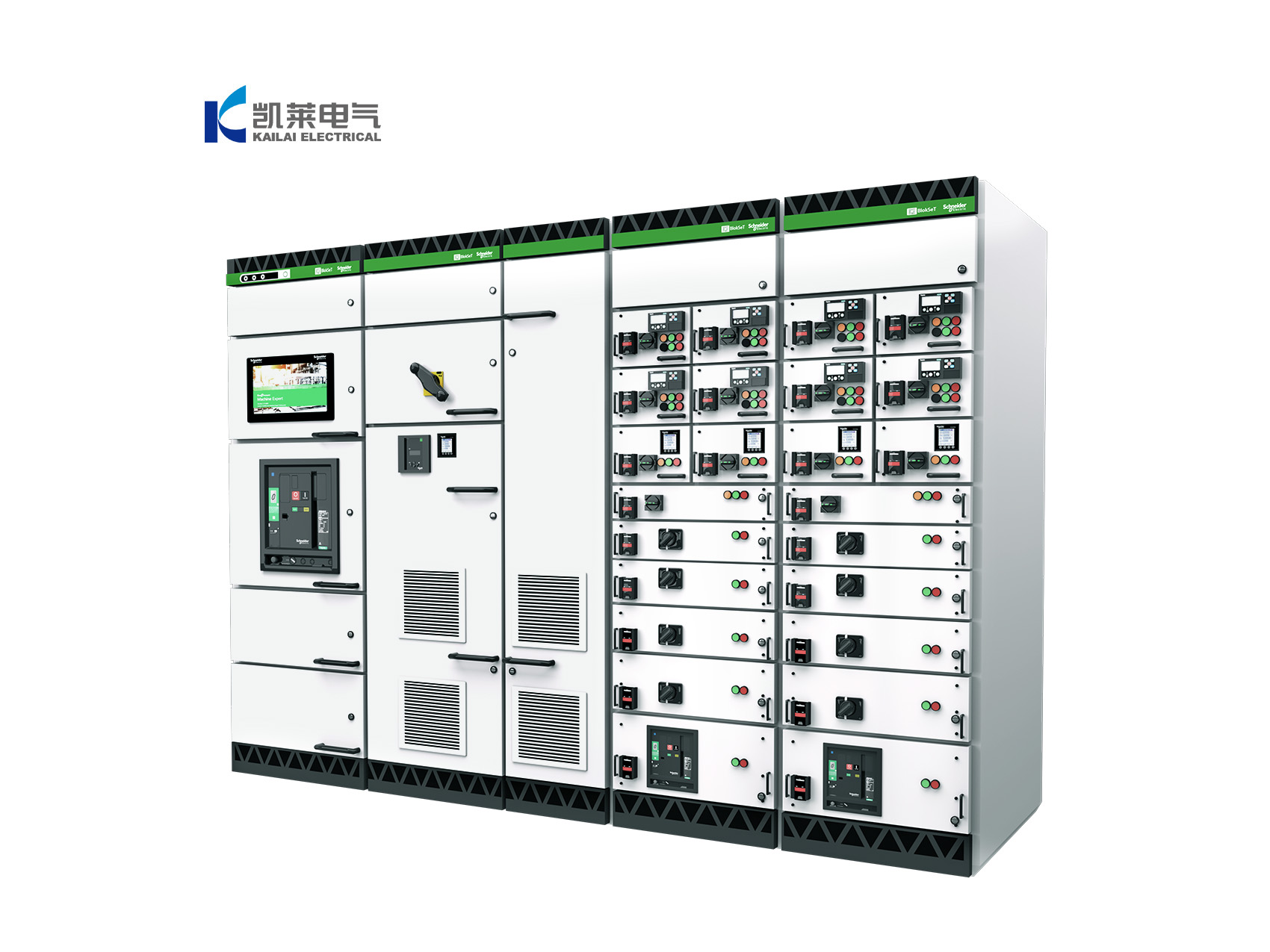

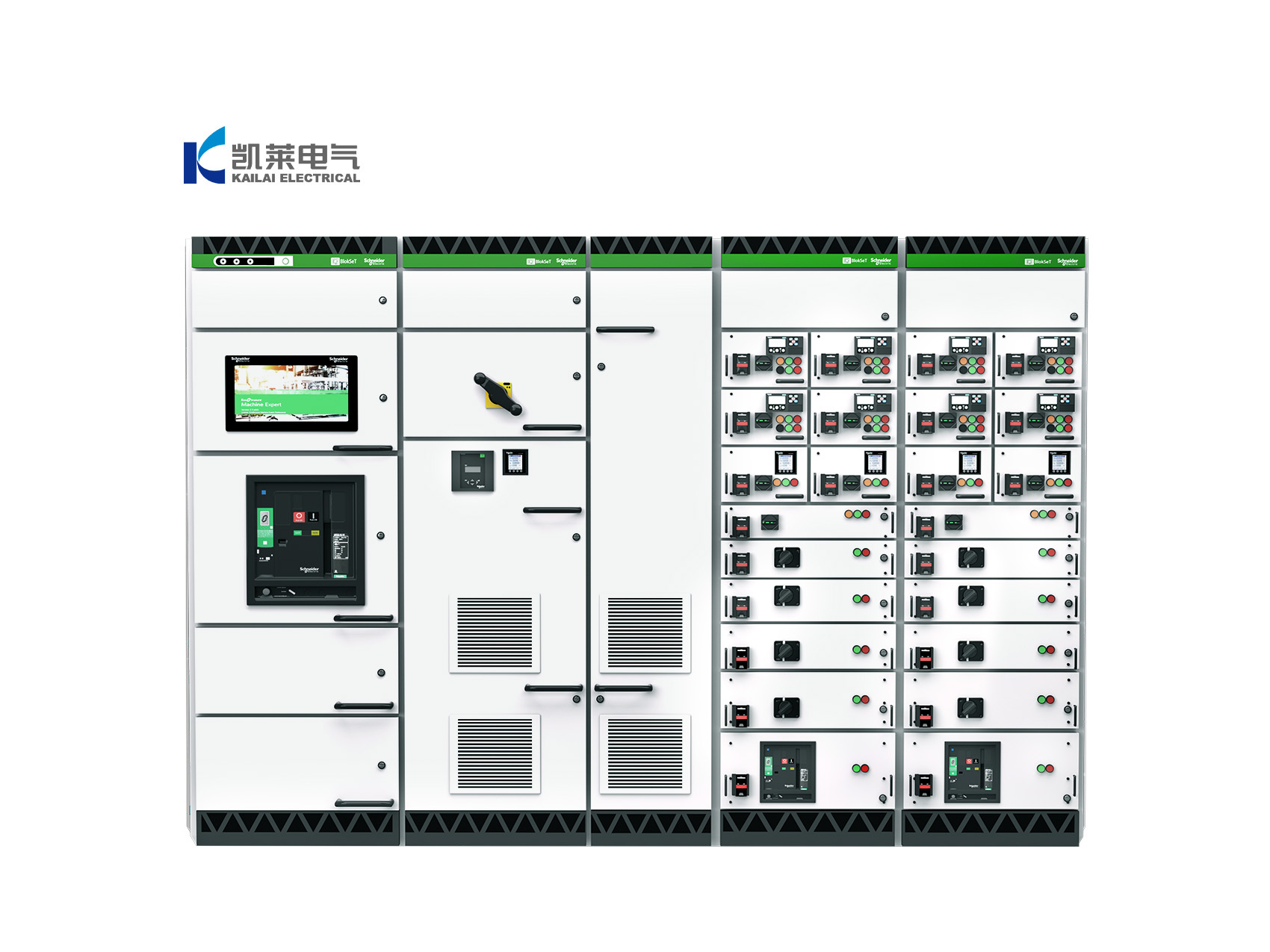

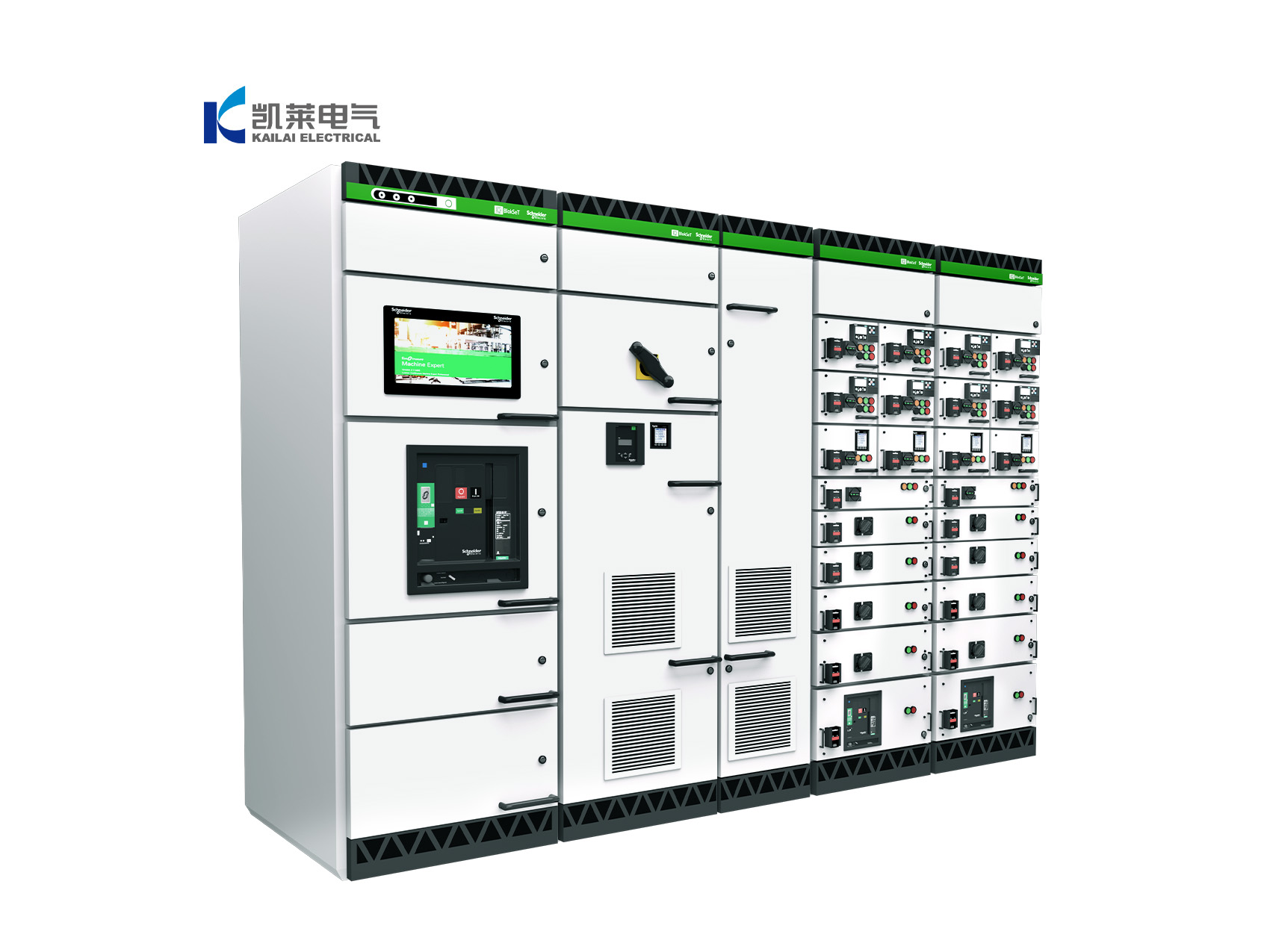

स्नाइडर ब्लॉकसेट इंटेलिजेंट पावर वितरण संचालन और रखरखाव प्रणाली
श्नाइडर के EcoStruxure एंड-टू-एंड IoT आर्किटेक्चर पर निर्भर यह समाधान एक डिजिटल पावर वितरण केंद्र बनाता है जो रीयल-टाइम मॉनिटरिंग, AI-आधारित पूर्वानुमान विश्लेषण, ऊर्जा दक्षता मूल्यांकन और रिमोट संचालन एवं रखरखाव को एकीकृत करता है। यह पारंपरिक प्रतिक्रियात्मक मरम्मत मॉडल को मौलिक रूप से बदलकर वितरण प्रणाली के बुद्धिमान और सूक्ष्म प्रबंधन को सक्षम बनाता है।
स्नाइडर ब्लॉकसेट इंटेलिजेंट पावर वितरण संचालन और रखरखाव प्रणाली
श्नाइडर इलेक्ट्रिक BlokSeT श्नाइडर इलेक्ट्रिक का नई पीढ़ी का उच्च-स्तरीय मॉड्यूलर लो-वोल्टेज स्विचबोर्ड है, जो पूरी तरह से IEC 61439-2 और GB/T 7251.2 मानकों का अनुपालन करता है, और व्यापक टाइप टेस्टेड असेंबली (TTA) सत्यापन के माध्यम से प्रमाणित है।
श्नाइडर इलेक्ट्रिक के EcoStruxure IoT आर्किटेक्चर पर निर्मित, यह उत्पाद चार मुख्य लाभों को एकीकृत करता है: अत्यधिक सुरक्षा, बुद्धिमान संचालन और रखरखाव, अति-उच्च घनत्व मॉड्यूलर डिज़ाइन, और दीर्घकालिक स्थायित्व। इसे औद्योगिक अनुप्रयोगों की कठोर परिचालन स्थितियों और उच्च-स्तरीय भवनों की परिष्कृत विद्युत वितरण आवश्यकताओं दोनों को पूरा करने के लिए डिज़ाइन किया गया है।
ब्लॉकसेट, स्मार्ट विनिर्माण, डेटा केंद्रों, नवीकरणीय ऊर्जा और बड़े पैमाने पर सार्वजनिक बुनियादी ढांचा परियोजनाओं के लिए एक प्रीमियम निम्न-वोल्टेज विद्युत वितरण समाधान के रूप में, दुनिया भर में सैकड़ों हजारों परियोजनाओं में तैनात किया गया है, जिसका प्रदर्शन और गुणवत्ता बाजार द्वारा पूरी तरह से सिद्ध हो चुकी है।
लाभ एवं विशेषताएँ
व्यापक रीयल-टाइम स्थिति निगरानी: स्मार्ट मीटर, वायरलेस तापमान सेंसर और आर्क फ्लैश डिटेक्शन इकाइयों से सुसज्जित, यह प्रणाली मिलीसेकंड अंतराल पर 200 से अधिक विद्युत मापदंडों को कैप्चर करती है। यह बसबार, टर्मिनल और सर्किट ब्रेकर संपर्क तापमान की रीयल-टाइम निगरानी प्रदान करती है, साथ ही वोल्टेज, करंट, हार्मोनिक्स, पावर, ऊर्जा खपत और बिजली गुणवत्ता को ट्रैक करती है। सभी उपकरणों की संचालन स्थिति बिना किसी अंधे स्थान के पूरी तरह से दृश्यमान होती है।
एआई-पूर्वानुमानित रखरखाव और प्रारंभिक चेतावनी: बुद्धिमान एल्गोरिदम और बड़े पैमाने पर परिचालन डेटा मॉडलिंग का लाभ उठाते हुए, सिस्टम 7 से 30 दिन पहले संभावित दोषों—जैसे ढीले कनेक्शन, अत्यधिक गर्मी, इन्सुलेशन की उम्र बढ़ना, और घटकों के घिसाव—का पूर्वानुमान लगा सकता है। 95% से अधिक पूर्वानुमान सटीकता के साथ, यह अनियोजित डाउनटाइम को काफी कम करता है, सक्रिय हस्तक्षेप और शून्य-दोष संचालन को सक्षम बनाता है।
सटीक ऊर्जा दक्षता प्रबंधन और अनुकूलन: सर्किट-स्तर और समय-खंडित मीटरिंग का समर्थन करता है, स्वचालित रूप से ऊर्जा खपत रिपोर्ट और दक्षता विश्लेषण उत्पन्न करता है। यह ऊर्जा अपव्यय, अत्यधिक हार्मोनिक्स, और पावर फैक्टर असंतुलन की सटीक पहचान करता है, जिससे उद्यमों को 12%-18% ऊर्जा बचत प्राप्त करने में मदद मिलती है। यह प्रणाली हरित कारखाने और कम कार्बन भवन मानकों के अनुरूप है।
सिस्टम संगतता और अंतर-संचालन: मॉडबस, प्रोफिनेट, MQTT और एथरनेट/आईपी जैसे मुख्य औद्योगिक प्रोटोकॉल का समर्थन करता है। इसे DCS, EMS, BMS और स्मार्ट कैंपस प्लेटफॉर्म के साथ सहजता से एकीकृत किया जा सकता है, और पीसी या मोबाइल उपकरणों के माध्यम से रिमोट मॉनिटरिंग प्रदान करता है, जिससे वितरण प्रणाली के संचालन की वास्तविक समय में जानकारी मिलती है।
इसके अतिरिक्त, सिस्टम आर्क फ्लैश, ओवरहीटिंग और लीकेज के लिए तीन-स्तरीय सुरक्षा को एकीकृत करता है, जिसमें मिलीसेकंड-स्तरीय दोष अलगाव होता है। एज कंप्यूटिंग गेटवे पुनरारंभ योग्य ट्रांसमिशन का समर्थन करते हैं, नेटवर्क रुकावटों के दौरान डेटा को स्थानीय रूप से कैश करके डेटा हानि को रोकते हैं। प्रत्येक उपकरण एक समर्पित डिजिटल फ़ाइल QR कोड से जुड़ा होता है, जो योजनाओं, मैनुअल, संचालन रिकॉर्ड और रखरखाव कार्य आदेशों तक तत्काल पहुंच प्रदान करता है—पूर्ण जीवनचक्र डिजिटल प्रबंधन को साकार करता है।
सामान्य जानकारी
| वस्तु | विनिर्देश |
आवेदन |
विद्युत वितरण / मोटर नियंत्रण |
सेवा सूचकांक (IS) |
211 से 333 तक |
मानक |
IEC 60439-1 / IEC 60529 / IEC 61641 |
जलवायु प्रतिरोधकता |
नमी: IEC 60068-2-30 |
सूखी गर्मी: IEC 60068-2-2 |
|
ठंड: IEC 60068-2-1 |
|
नमकीन धुआँ: IEC 60068-2-11 |
|
स्थापना |
इनडोर |
ईएमसी |
कक्षा 2 |
यांत्रिक डेटा
| वस्तु | विनिर्देश |
केबल प्रवेश |
ऊपर / नीचे |
वायरिंग तक पहुँच |
सामने / पीछे |
सुरक्षा डिग्री |
IP20–IP54 |
विच्छेदन का रूप |
2b / 3b / 4a / 4b |
कनेक्शन प्रकार |
FFD / WFD / WFW / WWW |
आयाम (मिमी) |
ऊँचाई: 2200 |
चौड़ाई: 500–1200 |
|
गहराई: 400 / 600 / 1000 |
|
औसत वजन |
650 किलोग्राम |
संलग्न दस्तावेज़/फाइल |
एपॉक्सी पाउडर कोटिंग > 50 माइक्रोमीटर |
फ्रेम |
गैल्वनाइज्ड |
रंग |
RAL9002 / RAL7016 |
विद्युत डेटा
| वस्तु | विनिर्देश |
वर्गीकृत इन्सुलेशन वोल्टेज (Ui) |
1000 वोल्ट |
निर्धारित संचालन वोल्टेज (Ue) |
400 / 690 वोल्ट एसी |
आवृत्ति |
50 / 60 हर्ट्ज़ |
रेटेड इम्पल्स वोल्टेज (Uimp) |
12 किलोवोल्ट |
सहायक परिपथ वोल्टेज |
अधिकतम 230 वोल्ट एसी |
ओवरवोल्टेज श्रेणी |
IV |
प्रदूषण की मात्रा |
3 |
बसबार रेटिंग्स
| वस्तु | विनिर्देश |
क्षैतिज बसबार धारा |
6300 एम्पीयर तक |
ऊर्ध्वाधर बसबार धारा |
3200 एम्पीयर तक |
क्षैतिज बसबार:
अल्पकालिक विरोधी धारा (Icw/1s): 30 / 50 / 85 / 100 किलोएम्पीयर
चरम वहन करने योग्य धारा (Ipk): 63 / 105 / 187 / 220 किलोएम्पीयर
ऊर्ध्वाधर बसबार:
अल्पकालिक विरोधी धारा (Icw/1s): 30 / 50 / 85 किलोएम्पीयर
चरम वहन करने योग्य धारा (Ipk): 63 / 105 / 178 किलोअम्पीयर
सुरक्षा एवं प्रणाली
| वस्तु | विनिर्देश |
आंतरिक आर्क सुरक्षा (IEC 61641) |
85 किलोएम्पियर / 0.3 सेकंड |
अर्थिंग प्रणाली |
टीटी / आईटी / टीएनएस / टीएनसी |
मैक्स इनकमिंग/आउटगोइंग स्विच |
6300 ए |
अधिकतम मोटर क्षमता |
250 किलोवाट |
