डिजिटल बुद्धिमान मध्यम-वोल्टेज स्विचगियर

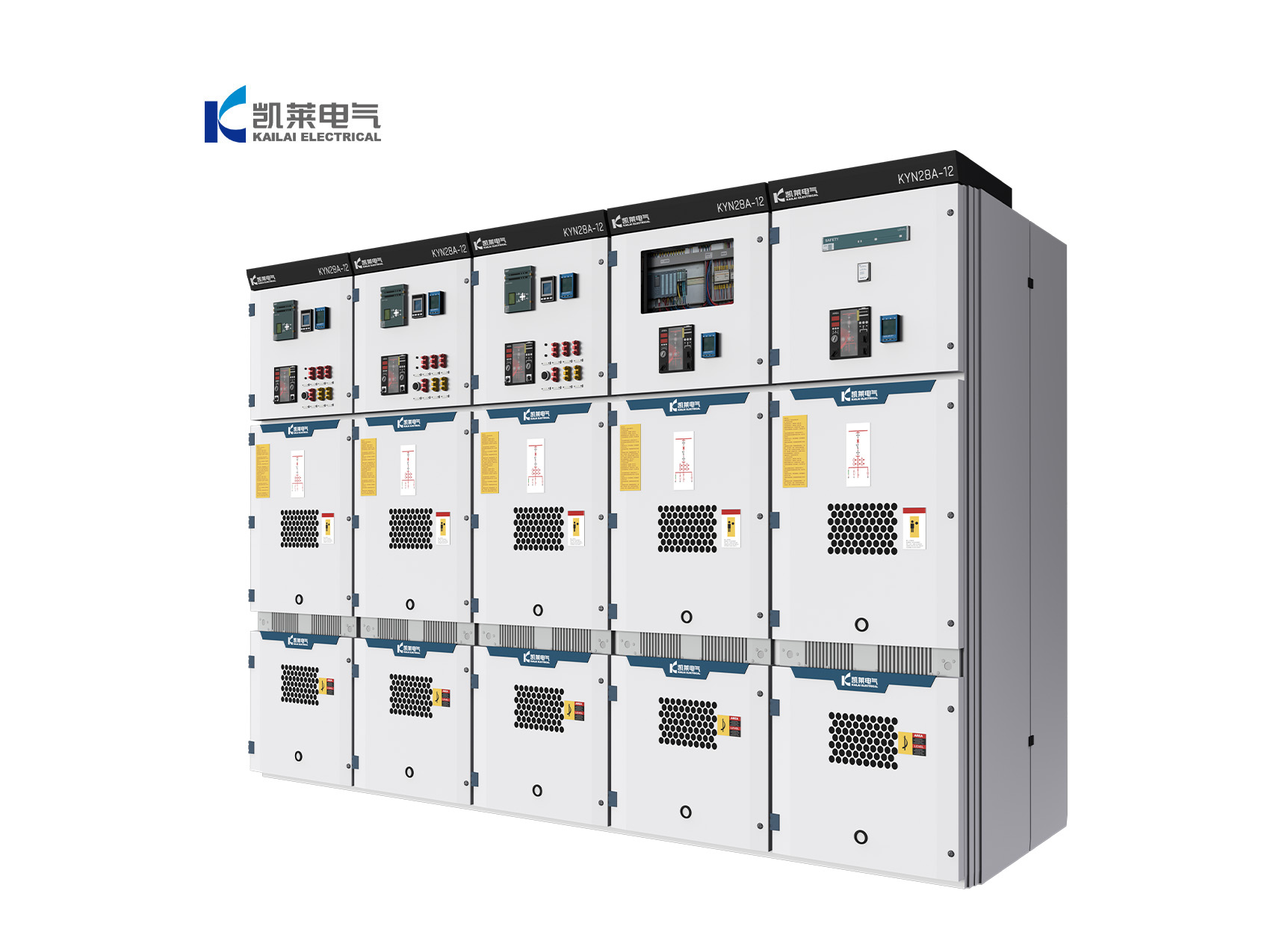

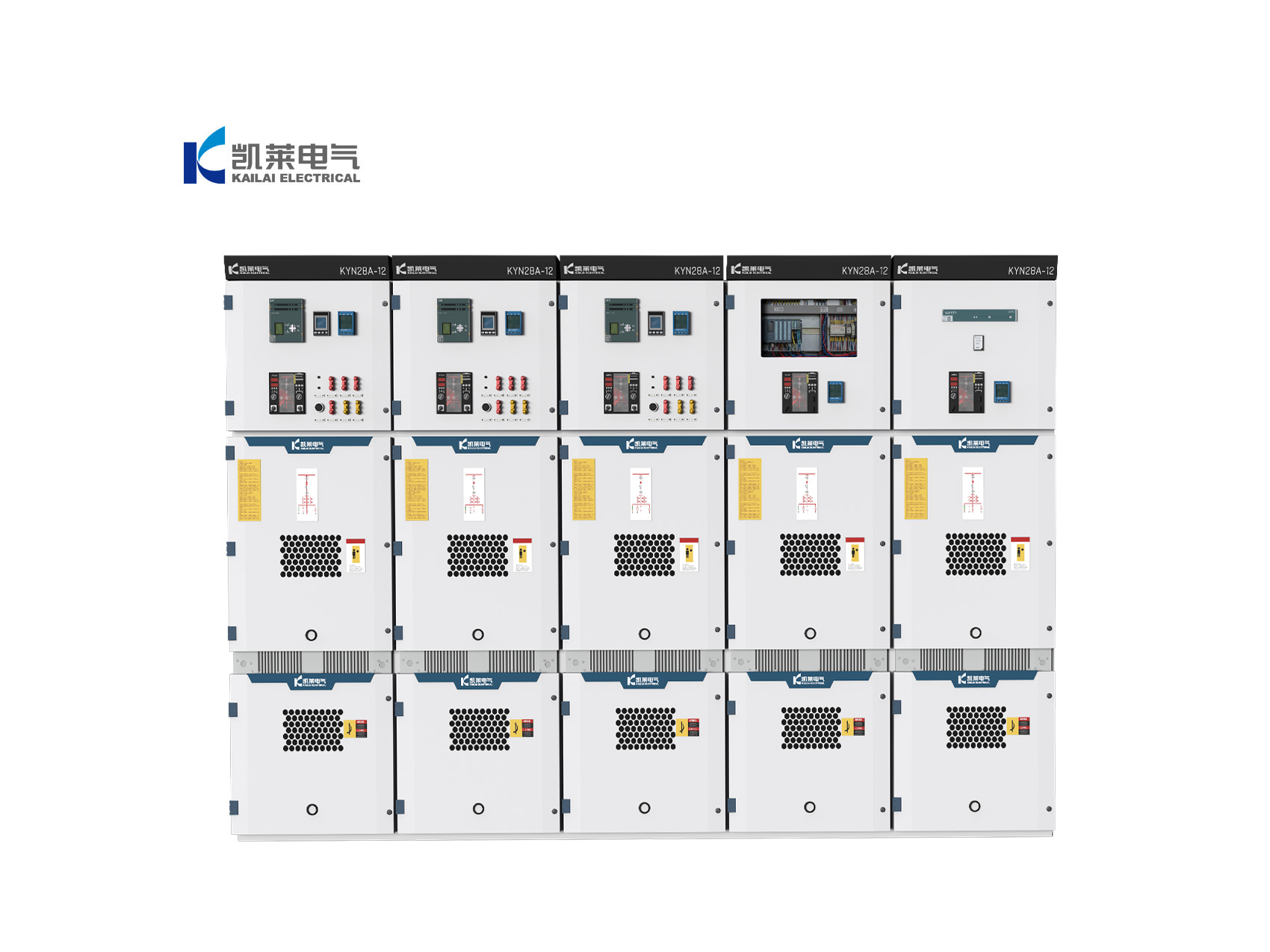

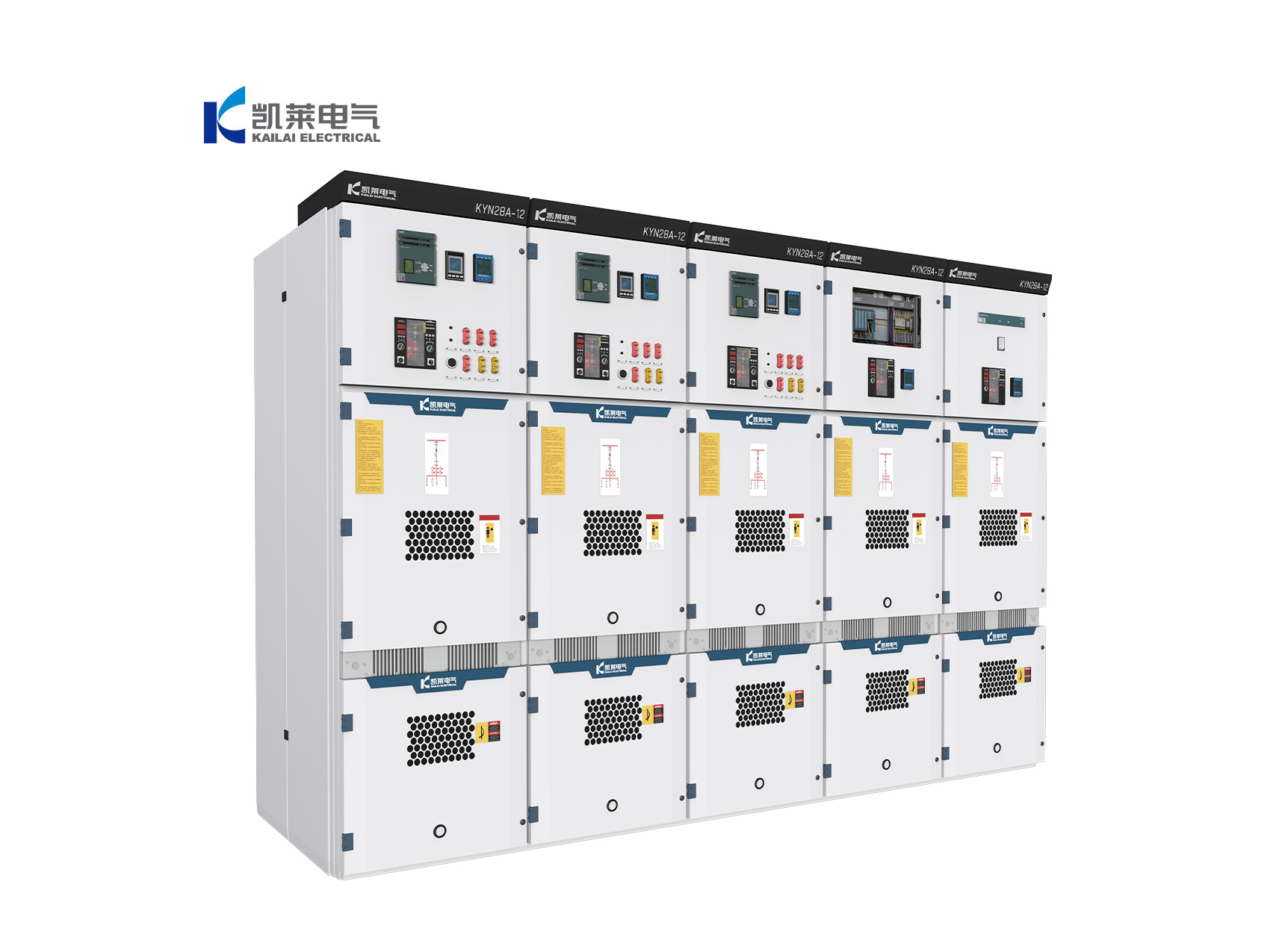

KYN28-12 डिजिटल इंटेलिजेंट मीडियम-वोल्टेज स्विचगियर

KYN28-12 एक 12 kV इनडोर मेटल-क्लैड विदड्रॉएबल स्विचगियर है जो GB 3906, GB/T 11022 और IEC 62271-200 मानकों के अनुसार निर्मित है। इसका आवरण उच्च गुणवत्ता वाली एल्युमिनियम-जिंक लेपित स्टील शीट से बना है और इसमें चार-कम्पार्टमेंट पृथक डिज़ाइन है, जिसमें बसबार कम्पार्टमेंट, सर्किट ब्रेकर कम्पार्टमेंट, केबल कम्पार्टमेंट और इंस्ट्रूमेंट कम्पार्टमेंट शामिल हैं।

स्विचगियर IP4X का आवरण सुरक्षा रेटिंग प्रदान करता है, जिसमें आंतरिक कम्पार्टमेंट के बीच IP2X सुरक्षा होती है, और यह मानक के रूप में एक व्यापक पांच-निवारण यांत्रिक इंटरलॉकिंग सिस्टम से सुसज्जित है। बिजली संयंत्रों, उप-स्टेशनों, औद्योगिक और वाणिज्यिक सुविधाओं, रियल एस्टेट विकास और नवीकरणीय ऊर्जा परियोजनाओं में उपयोग के लिए डिज़ाइन किया गया, यह 10 kV मीडियम-वोल्टेज वितरण प्रणालियों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।

सुविधा युक्त मॉड्यूलर विदड्रॉ करने योग्य ट्रक डिजाइन, समान विनिर्देश वाले स्विचगियर इकाइयाँ 100% अदला-बदली प्रदान करती हैं, जिससे रखरखाव, स्पेयर पार्ट्स प्रबंधन और सिस्टम विस्तार सरल हो जाता है। चीन में सबसे व्यापक रूप से तैनात और सिद्ध मध्यम-वोल्टेज स्विचगियर प्लेटफार्मों में से एक के रूप में, KYN28-12 आधुनिक विद्युत वितरण नेटवर्क के लिए एक बेंचमार्क समाधान बन गया है।

लाभ और विशेषताएं

• पूर्णतः विद्युत बुद्धिमान संचालन प्रणाली
  स्विचगियर एक व्यापक मोटर चालित संचालन प्रणाली से सुसज्जित है, जिसमें सर्किट ब्रेकर के लिए इलेक्ट्रिकल स्प्रिंग चार्जिंग, मोटर चालित विदड्रॉ करने योग्य ट्रक गति, और अर्थिंग स्विच का मोटर चालित संचालन शामिल है। स्थानीय और रिमोट दोनों नियंत्रण मोड समर्थित हैं, जो साइट पर कर्मियों के हस्तक्षेप के बिना रिमोट ओपनिंग और क्लोजिंग संचालन, एक-क्लिक अनुक्रमिक नियंत्रण और पूर्णतः स्वचालित स्विचिंग प्रक्रियाओं को सक्षम बनाता है।

• बहु-आयामी ऑनलाइन स्थिति निगरानी
  सिस्टम मानक रूप से बसबार जोड़ों और केबल टर्मिनेशन के लिए वायरलेस तापमान निगरानी, एक एकीकृत हाई-डेफिनिशन कैबिनेट कैमरा, ऑनलाइन आंशिक डिस्चार्ज निगरानी, और तापमान और आर्द्रता सेंसर से सुसज्जित है। ओवरहीटिंग या आंशिक डिस्चार्ज जैसी असामान्य स्थितियों का स्वचालित रूप से पता लगाया जाता है, जो स्थानीय श्रव्य और दृश्य अलार्म को ट्रिगर करता है और साथ ही त्वरित प्रतिक्रिया के लिए पर्यवेक्षी प्लेटफॉर्म पर अलर्ट प्रेषित करता है।

• मल्टी-प्रोटोकॉल संचार और नेटवर्क एकीकरण
  लो-वोल्टेज उपकरण कम्पार्टमेंट के अंदर एक बुद्धिमान सुरक्षा और नियंत्रण रिले एकीकृत है। सिस्टम IEC 60870-5-104 (IEC 104), Modbus RTU, और TCP/IP संचार प्रोटोकॉल का समर्थन करता है, जो वितरण ऑटोमेशन टर्मिनलों (DTU), औद्योगिक पार्क ऊर्जा प्रबंधन प्रणालियों, और उपयोगिता नियंत्रण केंद्रों के साथ सहज एकीकरण को सक्षम बनाता है। यह टेलीमेट्री, टेलीसिग्नलिंग, रिमोट कंट्रोल, और रिमोट पैरामीटर समायोजन सहित SCADA कार्यों की पूरी श्रृंखला का समर्थन करता है।

• बुद्धिमान संघनन रोकथाम और पूर्वानुमानित रखरखाव
  केबल और उपकरण कम्पार्टमेंट के अंदर तापमान और आर्द्रता-नियंत्रित हीटर स्वचालित रूप से संचालित होते हैं ताकि संघनन और नमी संचय को रोका जा सके। परिचालन डेटा क्लाउड में सुरक्षित रूप से संग्रहीत किया जाता है, जिससे पूर्ण जीवनचक्र संपत्ति प्रबंधन, बुद्धिमान दोष निदान, पूर्वानुमानित रखरखाव और सक्रिय संचालन एवं रखरखाव अलर्ट सक्षम होते हैं।
